1.技術介紹

以環狀橡膠止水密封帶與不銹鋼套環為主要修復材料,在管道接口或局部損壞部位安裝橡膠圈雙脹環,橡膠帶就位后用2~3道不銹鋼脹環固定,達到止水目的的一種管道修復方法。

2.材料性能

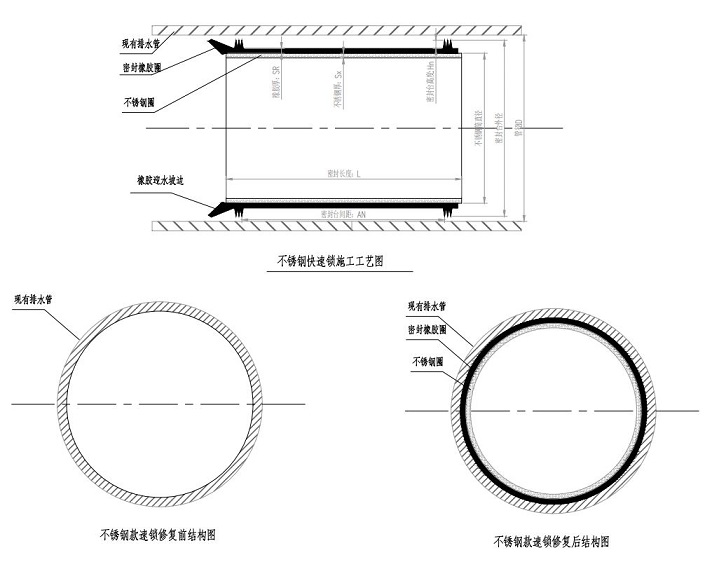

不銹鋼快速鎖由304或了16號不銹鋼套簡. EPDM橡膠套和鎖緊機構等三部分構成:

1 ) DN600mm及下列的不銹鋼套簡為整片鋼板加工成型,安裝 到位后通過特殊鎖緊裝置固定;

2 ) DN600mm以上的不銹鋼套簡一-般由2~3片特制不銹鋼環片拼裝面成,在修復部位通過專用工具脹開后用自帶特制螺栓鎖緊固定;

3)橡膠套為閉合式，橡膠套外部?jī)蓚?cè)設有整體式的密封凸臺,其性能指標如下表:

3.工藝要求

 ( 1)不銹鋼快速鎖安裝前,應對原有管道進行預處理,并應符合下列規定:

1)預處理后的原有管道內應無沉積物、垃圾及其他障礙物,不應有影響施工的積水;

2)原有管道待修復部位及其前后500mm范圍內管道內表面應潔凈,無附著物、尖銳毛刺和突起。

(2 )不銹鋼快速鎖應能覆蓋待修復缺陷,且前后應比待修復觖陷至少長100mm ;當缺陷軸向長度超過單個快速鎖長度時,可采取多個快速鎖搭接的方式安裝,安裝時后一個快速鎖應壓住前一個快速鎖超出的橡膠套,以確保密封。

(3)采用氣囊安裝的不銹鋼快速鎖,應按下列步驟操作:

1)在地表將不銹鋼套簡和橡膠套預先套好,并檢查鎖緊裝置可正常工作;

2 )分別在始發井和接收井各安裝-一個卷?yè)P(yáng)機,然后將快速鎖固定在帶輪子的專用氣囊上,然后在CCTV或QV的輔助下將氣囊牽拉至待修復位置; .

 3)在CCTV或QV設備的監控下,緩慢向氣囊內充氣使不銹鋼快速鎖緩慢擴展開并緊貼原有管道內壁,氣囊壓力宜控制在3.5~4.0bar ;

4)確認不銹錒快速鎖完全脹開后將氣囊壓力卸掉并收回.

(4)采用人工方式安裝的不銹鋼快速鎖,應按下列步驟操作:

1)將不銹鋼環片.橡膠套等從檢查井下入并送到待修復位置;

2)到達待修復位置后,先將不銹鋼環片拼裝成小直徑套倚,再將橡膠套套在不銹鋼套上,安裝時橡膠套迎水坡邊朝來水方向;

3)將預裝好的不銹鋼抶逮鎖安放到待修復位置,用專用擴張器對不銹鋼套筒進行擴張,待擴張到橡膠套密封臺基本貼近管壁時,使用擴張器上的輔助擴張絲桿緩慢擴張,在擴張過程中可用橡膠錘環向振擊快速鎖, 確認各 個部位與原管壁緊密貼合后將緊固螺栓鎖死,完成安裝。

4.上述工藝流程僅為參考,施工單位不得認為上述流程包含所有步驟,不得因 自行提出增加工藝流程而要求變更。
